火焰探測器與西門子燃燒控制器配合使用，用于燃氣或燃油火焰的監測。

火焰探測器用于監測燃氣火焰、黃色或藍色燃油燃燒火焰以及點火火花的校對。

這種類型的火焰探測器監測燃氣或燃油火焰放出的 UV 輻射產生的火焰信號。
輻射探測器是一個帶 2 個電極的 UV 光電管，當它被光譜中 190...270 nm 范圍的光照射
時便會點燃，從而啟動火焰探測器電路內的電流。
UV 不會對燃燒室內灼熱的耐火磚,日光或照明光線產生反應。

QRA53和QRA55系列都適用于24小時連續運行

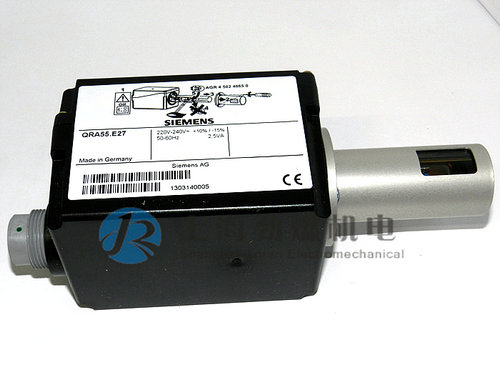

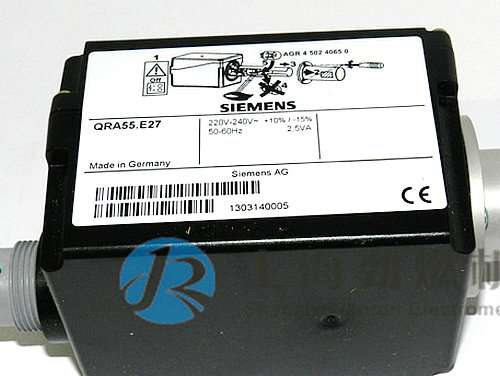

火焰探測器 QRA5... 構造設計如下：

探測器 UV 單元位于一個旋轉快門的后面，這個快門的位置在被法蘭連接至外殼的探測器管的前末端處。有一面石英玻璃窗保護管子和快門不受污垢損傷。探測器內部的馬達用以驅動和控制快門。使用 AGG16.C 適配器，火焰探測器可以直接安裝到燃燒器上、觀測管上或是燃燒室的觀測孔上。

The flame detectors are used for the supervision of gas flames, yellow- or blue-burning oil flames and for ignition spark proving.

• With this type of flame supervision, the UV radiation emitted by gas or oil flames is used to generate the flame signal.

• The radiation detector consists of a UV-sensitive cell with 2 electrodes, which ignite when illuminated with radiation in the 190...270 nm range of the spectrum, thereby triggering a current in the flame detector circuit.

• The UV cell does not respond to glowing firebrick in the combustion chamber, daylight or light from the boiler room illumination.
